Fiber Bragg Gratings (FBG) oso erabilia da erdieroaleen laser diodoetarako uhin-luzera handiko zehaztasuna eta egonkortasuna eskatzen duten hainbat aplikaziotan. FBGek abantaila ugari eskaintzen dituzte, besteak beste, egonkortasun termiko handia, integratzeko erraztasuna eta aldakortasun handia, eta horiek guztiak lan honetan lantzen dira.
Lerro-zabalera estua eta uhin-luzera egonkorra duten laserek zeregin garrantzitsua dute hainbat arlotan, hala nola detekzioa, tratamendu medikoa, analisi espektrala, irudigintza eta telekomunikazioetan. Distributed Bragg Reflector (DBR) laserrek eta Distributed Feedback (DFB) laserrek errendimendu bikaina eskaintzen badute ere, haien ekoizpen kostuak Fabry-Perot (FP) laser diodoak baino handiagoak dira, banakako probak behar baitituzte ontziratu aurretik.
Horrez gain, DFB eta DBR laserretan erabiltzen diren uhin-gida-sareekin alderatuta, FBGek egonkortasun handiagoa eta uhin-luzeraren zehaztasuna eskaintzen dute. Bolumen Bragg Sareak (VBG) FBGen alternatiba gisa balio dezake zenbait aplikaziotan, baina FBGek abantailak dituzte egonkortasun termikoan, integrazioaren sinpletasunean eta aldakortasunean.
Irteera handiko potentzia eta uhin-luzera egonkorreko erdieroale ponpa laserrek funtsezko zeregina dute zuntz laser modernoetan, zuntz-anplifikagailuetan eta Raman zuntz-anplifikagailuetan. Laser-irabaziaren euskarriak ponparen uhin-luzeraren gorabeherak oso sentikorrak direnez, FBG-en egonkortutako uhin-luzera erdieroaleen ponpa laserrak merkatuko soluzio nagusi bihurtu dira.

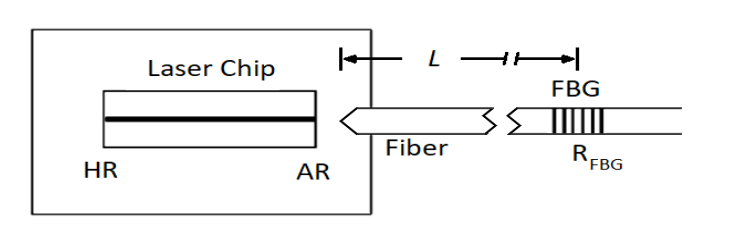

1. irudiak FBG uhin-luzera blokeatutako ponpa laser modulu tipiko baten egitura erakusten du. Horrelako aplikazioetan, FBG ponpa-laseraren pigtail zuntzean inskribatzen da, normalean laser txiptik 50 cm-tik 2 m-ra dagoen distantziara kokatuta.
Sistemak osagai optiko kolimatzaileak edo lentedun zuntz buztanak erabiltzen ditu erdieroaleen laser txipetik igortzen den argia modu bakarreko pigtailera modu eraginkorrean lotzeko.
Fiber Bragg Sare batek kanpoko feedback-mekanismo bat ezartzen du, laser uhin-luzera eraginkortasunez egonkortuz FBG uhin-luzera zentraletik gertu eta laserren irteerako espektro-zabalera murriztuz. Modu honetan, ponparen laser moduluak ponparen eraginkortasun handia eta egonkortasun bikaina lortzen ditu.
1. Irudia FBG Pump modulua
Fiber Bragg Grating (FBG) erabiliz kanpoko barrunbeko laser bat eraikitzea kostu baxuko laserren errendimendua hobetzeko irtenbide errentagarria da. 1. Irudian ikusten den bezala, FBG zuntz-buztan inskribatuta dago, normalean igortzen duen txiptik gertu, kanpoko barrunbeko laser bat osatuz.
Fabry-Perot laser diodo konbentzionalekin alderatuta, FBG-n oinarritutako kanpo barrunbeko laserrek lerro zabalera estuagoa izateaz gain, tenperaturaren edo disko-korrontearen aldaketek eragindako uhin-luzera-noraeza ezabatzeaz gain, laser diodoen errendimendu-aldaketak eragiten dituzten bi faktore ohikoak dira.
Laser diodoen uhin-luzera blokeatzea edo egonkortzea eraginkorra eta fidagarria bermatzeko, laser fabrikatzaileek oinarrizko errendimendu-zehaztapenak betetzen dituzten FBGak hautatu behar dituzte.
Laser diodoen fabrikatzaileek FBG hornitzaile fidagarriak eta teknikoki helduak ere hautatu beharko lituzkete, uhin-luzera eta konfigurazio aukera zabala eskain dezaketenak, zuntz mota, polarizazioari eusteko (PM) edo polarizazioari eusten ez dioten zuntza, dimentsioak eta abar barne.
Egonkortasun termiko handia, integrazio-bateragarritasun bikaina, eszenatoki anitzeko aldakortasuna eta uhin-luzera kontrolatzeko gaitasun zehatzarekin, Fiber Bragg Grating (FBG) oinarrizko osagai bihurtu da erdieroaleen hainbat laser aplikaziotan doitasun handiko uhin-luzera blokeatzeko eta egonkortzeko. Potentzia handiko ponpa laserretan uhin-luzera blokeatzeko edo kostu baxuko laser moduluen errendimendua berritzeko, FBG-k uhin-luzeraren blokeo zehatza eta lerro-zabalera murriztea lortzen du kanpoko feedback-mekanismoa optimizatuz, kanpoko asaldurak eraginkortasunez aurre egiten dion bitartean, hala nola tenperatura eta disko-korrontearen aldaerak.
