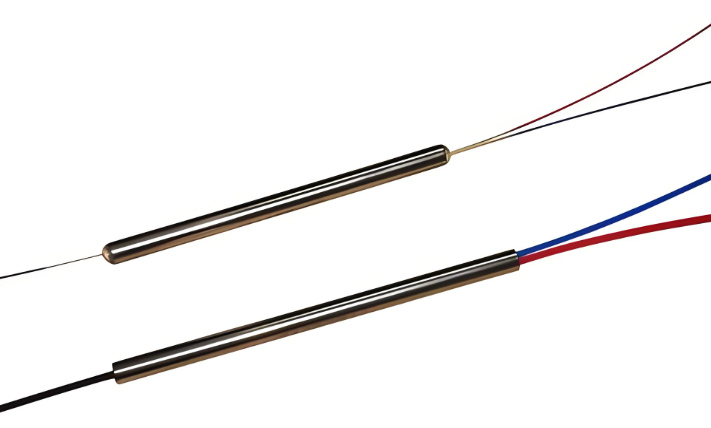

Zuntz optiko zatitzailea, zatitzaile optiko gisa ere ezaguna, FTTH (Fiber to the Home) sistemetan erabiltzen den gailu optiko pasiboa da, zuntz optikoko seinale bakar bat irteerako bi edo gehiago seinale optikotan zatitzeko aldez aurretik zehaztutako erlazio baten arabera. Adibidez, 1x4 banatzaile optiko batek seinale optikoa zuntz batetik lau zuntzetara banatzen du proportzio zehatz batean. WDM sistema bateko uhin-luzera zatitzeko multiplexagailua (WDM) ez bezala, uhin-luzera desberdinetako seinale optikoak dagozkien uhin-luzera-kanaletan bereizten dituena, banatzaile optiko batek seinale optiko osoa kanal anitzetan banatzen du transmisiorako.

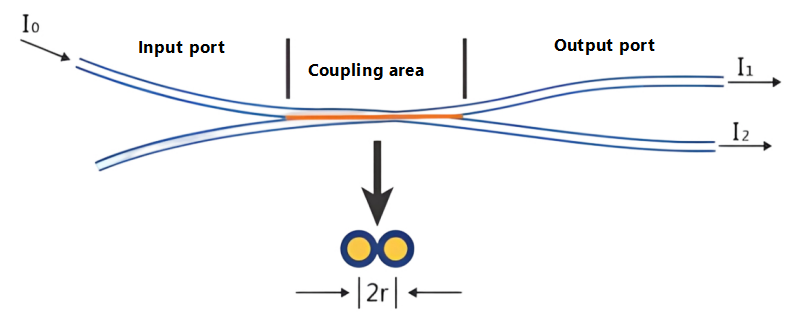

Modu bakarreko zuntz batean seinale optikoak transmititzean, argiaren energia ez da guztiz kontzentratzen zuntz-nukleoan; kantitate txiki bat hedatzen da nukleotik gertu estalduratik. Beste era batera esanda, bi zuntzen nukleoak nahikoa hurbil badaude, zuntz batean hedatzen den argiaren modu-eremua bestean sar daiteke, eta bi zuntzetan seinale optikoa berriro hobetu daiteke. Esleipen berria.
Banagailu optikoak bi motatan sailka daitezke beren funtzionamendu-printzipioaren arabera: uhin-gida planar (PLC) banatzaile optikoak eta fused biconical tapered (FBT) banatzaile optikoak; Portuaren konfigurazioaren arabera, hauek sailka daitezke: X motako (2x2) akoplagailuak, Y motako (1x2) akoplagailuak, izar (NxN, N>2) akoplagailuak, zuhaitzeko (1xN, N>2) akoplagailuak, etab.; zatiketa-erlazioaren arabera, zatiketa ez-uniformean eta zatiketa uniformean sailka daitezke; beste sailkapen metodo bat modu bakarrean (1310nm) eta modu anitzetan (850nm) oinarritzen da.

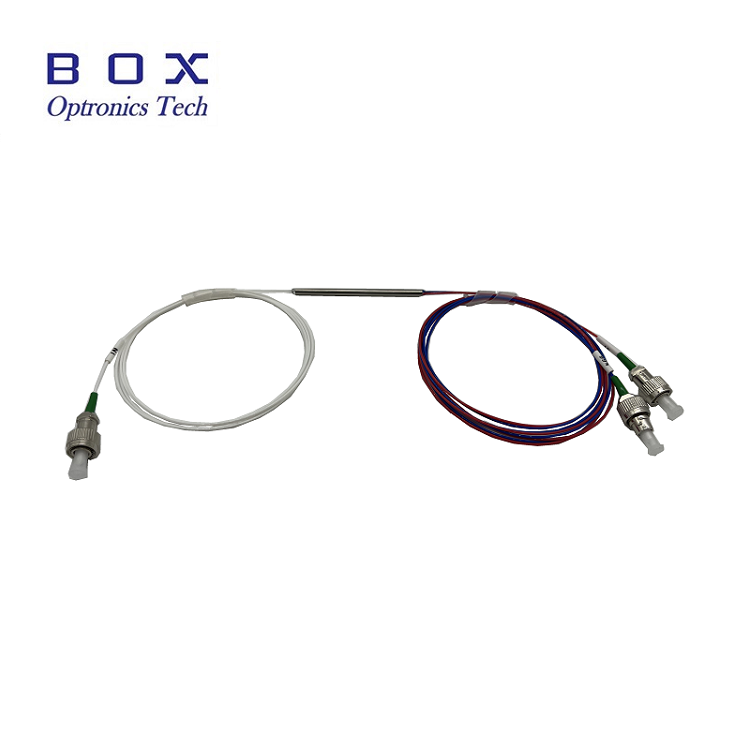

FBT banatzaile optikoa... Zirkuitua akoplagailu koniko tradizional baten bidez fabrikatzen da. Bi zuntz optiko edo gehiago, estaldura kenduta, elkarrekin bildu eta gero tenperatura altuan urtzen dira tapering makina batean bi aldeetara luzatzen diren bitartean. Zatiketa-erlazioa denbora errealean kontrolatzen da. Nahi den zatiketa-erlazioa lortu ondoren, urtze- eta luzatze-prozesua amaitzen da. Mutur batek zuntz bat gordetzen du (gainerakoak moztuta daude) sarrera gisa, eta beste muturrak irteera anitzeko terminal gisa balio du. Zatiketa-erlazio desberdinak lor daitezke zuntzaren bihurridura-angelua eta luzatze-luzera kontrolatuz. Azkenik, sekzio konikoduna itsasgarriz ontzen da kuartzozko substratu batean eta altzairu herdoilgaitzezko hodi batean sartzen da.

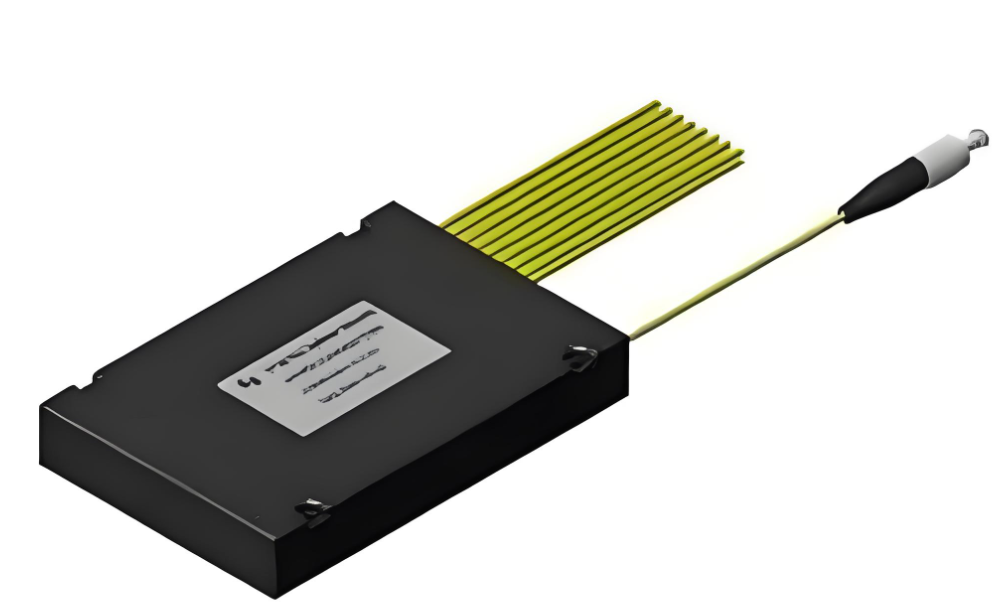

PLC Plane Wave PLC (Planar Lightwave Circuit) zatigailu optikoak kuartzozko substratuetan oinarritutako uhin-gida optikoko potentzia banatzeko gailu integratuak dira, prozesu erdieroaleen bidez fabrikatuak (fotolitografia, grabatua, garapena, etab.). PLC banatzaileek seinale optikoak zuntz optiko bakar batetik zuntz optiko anitzetan banatzen dituzte, energia optikoaren banaketa uniformea lortuz. Uhin-gida optikoa txiparen goiko gainazalean dago, zatiketa funtzioa txiparen gainean integratuz; gero, kanal anitzeko zuntz-matrizeak txiparen bi muturretako sarrera- eta irteera-muturretara lotzen dira eta kapsulatzen dira.
FBT VS PLC FBT tapered splitter-en abantaila nagusiak lehengaien erabilera sinplea, kostu nahiko baxua eta ekipamendu eta prozesu eskakizun ez hain zorrotzak dira. Zatiketa-erlazioa denbora errealean kontrolatu daiteke beharren arabera, zatitzaile desberdinen fabrikazioa ahalbidetuz. Desabantailak hauek dira: gaur egun, tapering teknologia helduak 1x4 arteko zatitzaileak soilik ekoitzi ditzake. 1x4 baino handiagoak diren gailuetarako, 1x2 unitate anitz elkarrekin konektatzen dira eta, ondoren, banatzaileen karkasa batean paketatzen dira. FBT banatzaileak hiru uhin-luzera baino ez ditu onartzen: 850nm, 1310nm eta 1550nm, beste uhin-luzera batzuekin bateraezinak bihurtuz.
PLC zatitzaileen produktuaren ezaugarriak hauek dira: galera ez da uhin-luzera optikoarekiko sentikortasuna, uhin-luzera desberdinen (1260 ~ 1650nm) transmisio-eskakizunak betetzen ditu; zatiketa uniformea, erabiltzaileei seinaleak berdin banatuz; egitura trinkoa eta tamaina txikia; unitate bakarra... Gailuak banatzaile-kanal kopuru handia du, 64tik gora iristen da: kanal bakoitzeko kostu handiagoa, eta zenbat eta kanal gehiago, orduan eta kostu abantaila nabarmenagoa izango da. Desabantaila bere kostu handiagoa da fusionatutako zatigailu bikoniko konikoekin alderatuta, batez ere kanal baxuko zatigailuetan.
PLC zatitzaile optikoa hiru zati ditu: zatitzaile optikoko txip bat eta bi muturretan akoplatutako zuntz optikoko multzoak. Hiru osagai horiek zehatz-mehatz lerrokatu behar dira; haien diseinuak eta muntaketak funtsezko zeregina dute PLC zatitzailearen egonkortasunean. Txipak erdieroaleen teknologia erabiltzen du kuartzozko substratu batean zatitzaile uhin-gida bat hazteko. Txipak sarrera bat eta N irteerako uhin-gida ditu. Ondoren, sarrerako eta irteerako zuntz optikoko matrizeak txiparen bi muturretan akoplatzen dira eta karkasa bat instalatzen da sarrera bat eta N irteera dituen zatitzaile optiko bat osatzeko.
PLC Splitter txipak 1xN eta 2xN gisa diseinatu daitezke, non N 2ren multiploa izan ohi den, hala nola 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; eta uniformeki banatutako banatzaileak, hala nola 1x3, 1x5, 1x9, etab. FTTR (Fiber to the Room) eskariaren gorakadarekin batera, uniformeki banatutako potentzia banatzaileen aplikazioa gero eta hedatuagoa izango da, eta fabrikazio prozesua zailagoa izango da. PLC optiko zatitzaile txipek abantailak dituzte, hala nola kostu baxua, fidagarritasun handia, malgutasun handia eta eskalagarritasuna, eta bereziki egokiak dira hainbat aplikazio agertokietarako, hala nola transmisio-sistemetarako, sare-integraziorako, banda zabaleko sarbidea, zuntz optikoko komunikaziorako eta multimedia zerbitzuetarako.
PLC zatitzailea polarizazioa mantentzea PLC zatitzailea polarizazioa mantentzen duena batez ere konturatzen da... Polarizazio egoera mantentzen den bitartean, sarrerako potentzia uniformeki banatzen da, sarrera gisa kanal bakarreko polarizazioa mantentzen duen zuntz array bat eta irteera gisa kanal anitzeko polarizazioa mantentzen duen zuntz array bat erabiliz. Zuntrantz igortzen den uhin polarimetriko linealaren polarizazioa hedapenean zehar ez da aldatzen, eta polarizazio moduen arteko gurutze-akoplamendu gutxi edo bat ere ez dago, horrela polarizazioa mantentzen duen akoplamendua eta izpiaren zatiketa lortzen da. Normalean, PANDA zuntza erabiltzen da. PLC banatzaile optikoak polarizazioaren mantentze-lanak behar dituzten aplikazio berezietan erabiltzen dira batez ere, hala nola zuntz optikoko sentsazio-sistemetan edo komunikazio koherenteetan.
Zatitzaile optikoei eragiten dieten errendimendu-adierazleak, oro har, hauek dira:
Txertatze-galera Txertatze-galera (IL):Txertatze-galerak irteerako ataka zehatz batean potentzia optikoaren murrizketari egiten dio erreferentzia, sarrerako potentzia optiko osoaren aldean PLC zatitzaile baten uhin-luzera eragilean. Besterik gabe, irteera bakoitzaren dB-galera da sarrerarekin alderatuta. Orokorrean, zenbat eta txertatze-galera txikiagoa izan, orduan eta hobea izango da zatitzailearen errendimendua.
Itzulera galera:Itzulpen-galerak islatutako argiaren (sakabanatutako argia etengabe sarrerara transmititzen den) eta zuntz optikoko konexioan sarrerako argiaren arteko erlazioari esaten zaio. Errentagarritasun-galera handiagoa hobe da islatutako argiaren eragina murrizteko argi iturrian eta sisteman.
Zuzentasuna:Zuzenbidetasuna injekzio ez den argiaren muturrean irteerako potentzia optikoa eta injekzio argiaren potentzia (neurtutako uhin-luzera) PLC banatzailearen alde berean funtzionamendu arruntean adierazten du.
Polarizazioaren menpeko galera:Polarizazioaren menpeko galerak PLC zatitzailearen irteerako ataka bakoitzeko irteerako potentzia optikoaren aldaketa maximoari egiten dio erreferentzia, transmititutako seinale optikoaren polarizazio egoera polarizazio egoera osoan zehar aldatzen denean.
Isolatze:Isolamendua zuntz optikoko banatzaile batek beste bide optiko batzuetan seinale optikoak isolatzeko duen gaitasunari egiten dio erreferentzia, bide optiko jakin batetik.
