Komunikazio optikoaren alorrean, Atenuadore Optiko Aldakorrak (VOA) ezinbesteko papera betetzen du. Potentzia optikoaren erregulaziorako funtsezko osagai gisa, VOAk seinale optikoen transmisio egonkorra bermatzeaz gain, sistemaren errendimendu orokorra hobetzen du.
Atenuadore optiko aldakorra potentzia optikoaren atenuazio kontrolagarria lortzeko diseinatutako gailu optiko pasiboa da. Seinale optikoen energia zehatz-mehatz doitzen du aplikazio-eszenatoki ezberdinen eskakizunei erantzuteko. VOAk bi kategoriatan banatzen dira nagusiki: Atenuadore Optiko Aldagai Mekanikoak (MVOA) eta Atenuadore Optiko Aldagai Elektrikoak (EVOA). MVOAk eskuzko doikuntzaren bidez potentzia optikoa arintzea lortzen dute, eta EVOAek, berriz, atenuazio-mailak aldatzen dituzte seinale elektrikoak gidatzeko, doikuntzaren zehaztasun eta malgutasun handiagoarekin.
VOAk lan-mekanismo ugari hartzen ditu, batez ere mekanikoak, magnetooptikoak, kristal likidoak, MEMS (Micro-Electro-Mechanical System), termooptikoak eta akustooptikoak.
1. Mota mekanikoa: argiaren bideko potentzia optikoa argia blokeatzeko osagaiak mugituz doitzen da, hala nola xaflak edo konoak. Diseinu honek egitura sinplea du, baina doikuntzaren zehaztasun eta malgutasun nahiko baxua du.
2. Mota magnetooptikoa: argi-energiaren arintzea eremu magnetikoen azpian dauden substantzien propietate optikoen aldaketak aprobetxatuz lortzen da, hots, errotazio magnetooptikoa efektua. Mota honek zehaztasun eta egonkortasun handia eskaintzen du, baina kostu handiagoa dakar.
3. Kristal likido mota: kristal likidoen errefrakzio indizearen anisotropiaren ondorioz sortutako birefringentzia efektuan oinarrituta, kanpoko eremu elektriko bat aplikatzen da kristal likidoen molekulak berbideratzeko, argiaren transmisioa sintonizatzeko. Kristal likidoko VOAek erantzun-abiadura azkarra eta atenuazio-tarte zabala dute.
4. MEMS mota: teknologia mikro-elektro-mekanikoarekin fabrikatutako mikro-ispiluak indar elektrostatikoen bidez okertzen dira islatutako argiaren intentsitatea doitzeko. MEMS VOAk tamaina txikia, pisu arina eta integrazio maila altua ditu.
5. Mota termooptikoa: atenuazio-mailak materialaren propietate optikoen aldaketen bidez modulatzen dira (adibidez, errefrakzio-indizea) tenperatura-eremuetan. VOA termooptikoak egitura sinplea eta kostu baxua dute, baina erantzun abiadura motela jasaten dute.
6. Mota akustooptikoa: Ultrasoinu-uhinek tentsio periodikoa sortzen dute kristal akustooptikoen barruan, errefrakzio-indizean aldizkako gorabeherak eraginez argi izpiak modulatzeko. VOA akustooptikoek sintonizazio-abiadura azkarra eta egonkortasun bikaina eskaintzen dute.
VOAk komunikazio optikoetan, zuntz optikoko sentsorean, tresna optikoetan eta beste esparru batzuetan zabaltzen dira.
1. Komunikazio optikoak: orekatu seinale optikoen intentsitatea kanal ezberdinetan zehar seinalearen kalitate koherentea mantentzeko; egokitu seinale optikoaren potentzia transmisio-distantzia eta hargailuaren zehaztapen desberdinetara egokitzeko.
2. Zuntz optikoko sentsazioa: simulatu seinale optikoen intentsitateak hainbat ingurune-baldintzetan, sistemaren errendimendua eta fidagarritasuna probatzeko eta egiaztatzeko.
3. Tresna optikoak: laser gailuei, fotoi-kontagailuei, espektrometroei, mikroskopio optikoei eta beste ekipo batzuei aplikatzen zaie seinale optikoaren intentsitatea eta fluxua kontrolatzeko neurketa-emaitza zehatzak lortzeko.
| Elementuak | Parametroak | Unitatea |
|---|---|---|
| Uhin-luzera operatiboa | O banda /C banda/L banda/Banda osoa/besteak | nm |
| Atenuazio mota | Distiratsua edo Iluna | - |
| Atenuazio tartea | ≥15/20/30/40 | dB |
| Txertatze-galera | ≤0,7 | dB |
| Atenuazio Ebazpena | Etengabea | dB |
| Itzulera galera | ≥45 | dB |
| Zuntz Mota | SMF-28e | - |
| Erantzun denbora (potentzia optikoa %10-90) | ≤5 | ms |
| Gidatze Tentsioa | 5/6.5 | V |
| Potentzia Gidatzailea | ≤5 | mW |
| Polarizazioaren menpeko galera | ≤0,2 @ 10dB, ≤0,5 @<20dB att. | dB |
| Uhin-luzeraren mendeko galera | ≤0.6@10dB, ≤1.0 @<20dB 20nm-ko tartean | dB |
| Gehienezko Potentzia Optikoa | ≤500 | mW |
| Funtzionamendu-tenperatura | -0~+70 | °C |
| Biltegiratze Tenperatura | -40~+85 | °C |
| Konektore mota | Pertsonalizatua | - |

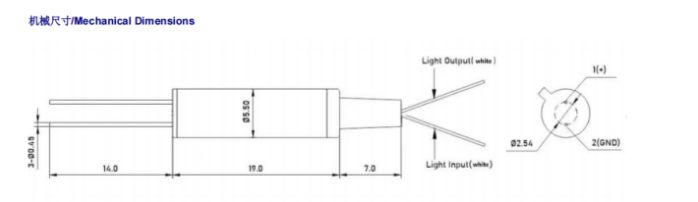

| Paketearen tamaina | Φ5,5xL19 | mm |
| Parametroa | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Mota (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Uhin-luzera (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Atenuazio-tartea (dB) | 0,8~60 | 0,8~60 | 0,8~60 | 0,8~60 |
| Jatorrizko galera (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Itzuli-galera (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Zuntz Mota | SMF-28e | SMF-28e | SMF-28e | 50/125 edo 62,5/125MM |
| PDL (dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

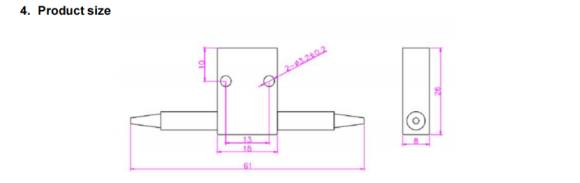

| Tamaina (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Funtzionamendu-tenperatura (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Biltegiratze-tenperatura (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
