Zuntz optikoko sentsore-sareek zubien egitura-osasuna kontrolatzen duten agertokietan eta OCT medikoko ekipamenduek mikra-mailako erretinako lesioak harrapatzen dituzten agertokietan, SLED banda zabaleko argi iturriak, beren espektro ultra zabalarekin, koherentzia baxuarekin eta egonkortasun handikoarekin, doitasun handiko sistema optikoei eusten dieten oinarrizko osagai bihurtu dira. Laser diodoen eta argi-igorleko diodoen arteko argi-iturri berezi gisa, gailu hauek, beren argi-igorpen-mekanismo eta zirkuitu diseinu bereziaren bidez, ordezkaezinak diren soluzio optikoek ematen dituzte monitorizazio industrialerako, biomedikuntzarako eta defentsa nazionalerako ikerketarako.
SLED banda zabaleko argi-iturri bat, funtsean, argi-igorpen-diodo superluminiszente bat da. Bere muina-egitura III-V erdieroale konposatuez (GaAs eta InP adibidez) osatutako PN junturaz osatuta dago. PN junturari aurrerako polarizazio tentsioa aplikatzen zaionean, elektroiak N eskualdetik P eskualdera injektatzen dira, eta zuloak P eskualdetik N eskualdera injektatzen dira. Fotoiak askatzen dira eramaile minoritarioak eramaile gehienekin birkonbinatzen direnean. LED arrunten ausazko igorpen espontaneoarekin ez bezala, SLEDek, eskualde aktiboko egitura optimizatuen bidez (adibidez, putzu kuantikoak eta geruza tenkatuak), fotoiek hedapenean estimulatutako igorpen partziala jasateko aukera ematen dute. Horrek banda zabalera espektral estuagoa (normalean 6nm-100nm) eta irteera-potentzia handiagoa ahalbidetzen du banda zabaleko argi iturri tradizionalekin alderatuta, koherentzia txikia mantenduz.
Haien ezaugarri espektralak gehiago optimiza daitezke gailu anitzeko lankidetza-teknikak erabiliz. Esate baterako, lau SLED txip erabiltzen dituen eskema batek, uhin-luzera hautazko akoplamenduaren bidez, lautasun espektrala ≤3dB-ra hobetu dezake, 1528nm-1603nm-ko C+L banda estaliz, uhin-luzera trinkoen zatiketa multiplexatzeko (DWDM) sistemen probak betez.
1. Errendimendu espektrala: SLED banda zabaleko argi iturriek 40nm-100nm-ko 3dB-ko banda-zabalera izan ohi dute, erdiko uhin-luzerak normalean erabiltzen diren komunikazio- eta sentsazio-bandak estaltzen dituztelarik, hala nola 850nm, 1310nm eta 1550nm.
2. Dentsitate espektrala kontrola: espektrala berdintzeko teknologia erabiliz, bere dentsitate espektrala -30dBm/nm eta -20dBm/nm arteko tartean kontrola daiteke, uhin-luzera anitzeko sistemetan potentzia oreka bermatuz.
3. Potentzia-egonkortasuna: ATC (Automatic Tenperatura Kontrola) eta APC (Automatic Power Control) begizta itxiko zirkuituak erabiliz, epe laburreko potentziaren gorabeherak ≤0,02 dB (15 minutu) dira, eta epe luzerako gorabeherak ≤ 0,05 dB (8 ordu). Adibidez, Bocos Optoelectronics-en 1550nm SLED argi iturriak irteerako potentzia egonkortasuna ≤±0,05dB/8 ordu erakusten du -20 ℃ eta 65 ℃ arteko funtzionamendu-tenperatura tartean.
4. Diseinu modularra: mahaigaineko (260 × 285 × 115 mm) eta modular (90 × 70 × 15 mm) paketeak eskaintzen ditu, RS-232 interfazea eta ordenagailu ostalariaren softwarea urruneko potentzia doitzeko, monitorizazio espektrala eta akatsen diagnostikorako.
1. Zuntz optikoko sentsazio-sistemak
Zuntz optikoko sentsore banatuan, SLEDen koherentzia baxuak Rayleigh sakabanaketak eragindako interferentzia zarata ezabatu dezake, bereizmen espaziala milimetro mailaraino hobetuz. Esate baterako, oliobideen isurketen monitorizazioan, 1550 nm-ko SLED argi-iturri batek FBG sentsore batekin konbinatuta 0,1 ℃-ko tenperatura-aldaketak hauteman ditzake 10 km-ko tartean.
2. Irudi Medikoa (OCT)
Koherentzia optikoko tomografia (OCT) argi iturriaren koherentzia-luzeran eta potentzia-egonkortasunean oinarritzen da. SLEDen koherentzia-luzera (<100μm) laser tradizionalena baino askoz txikiagoa da, irudietan artefaktu interferentziak saihestuz. Bocos Optoelectronics-en 850 nm-ko SLED argi-iturria OCT ekipo oftalmikoetan aplikatu da, erretinaren 10μm-ko geruzadun irudiak lortuz.
3. Komunikazio Optikoaren Saiakuntza
CWDM gailuen probetan, SLEDen ezaugarri espektral zabalek aldi berean estal ditzakete 800nm-1650nm banda. Bereizmen handiko espektrometro batekin konbinatuta, kanalen tartea eta txertatze-galera bezalako parametroak zehaztasunez neur daitezke, probaren eraginkortasuna 3 aldiz baino gehiago hobetuz. 4. Defentsa Ikerketa: Polarizazio handiko SLED argi iturriak zuntz optikoko giroskopioetarako interferometro sistemetan erabil daitezke. Haien zarata baxuko ezaugarriek (RIN < -140dB/Hz) abiadura angeluarra neurtzeko zehaztasuna 0,01°/h-ra hobetu dezakete.
1. Butterfly paketea: 14 pin tximeleta paketea, hozkailu termoelektrikoa (TEC) eta isolatzaile optikoa dituena.
2. Mahaigaineko paketea: elikadura-hornidura, tenperatura-kontrola eta komunikazio-interfazeak integratzen ditu, ordenagailu ostalariaren softwarearen kontrola onartzen duena, laborategiko ikerketa eta kalibrazio agertokietarako egokia.Bocos' mahaigaineko 1550nm SLED (195 (W) × 220 (D) × 120 (H)) argi-iturria ukipen-pantaila eta botoiaren funtzionamenduarekin hornituta dago, irteerako potentzia, uhin-luzera eta beste parametro batzuk denbora errealean bistaratzeko.

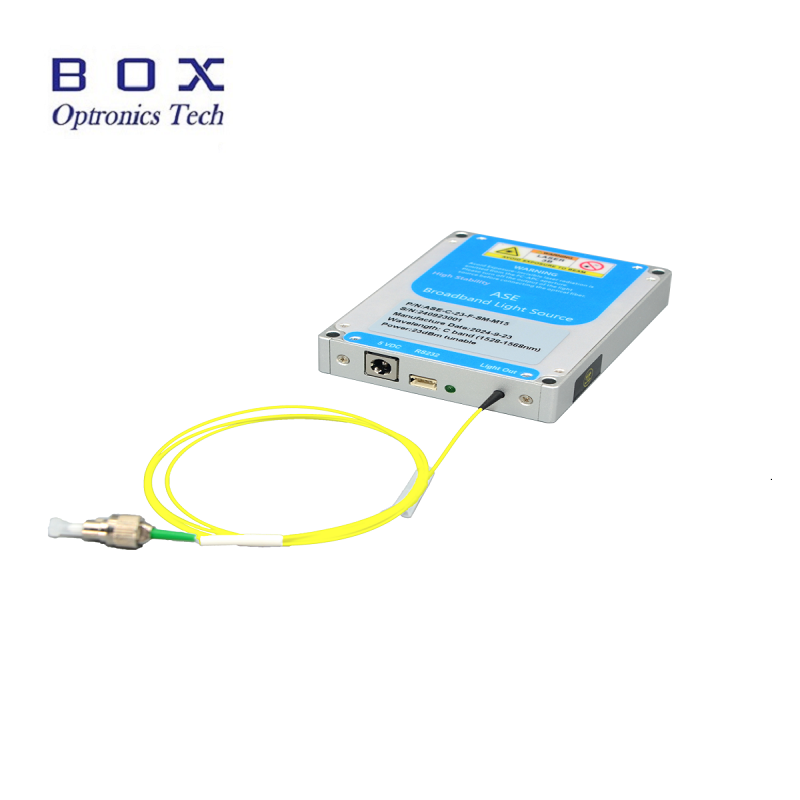

3. Pakete modularra: Tamaina trinkoa (125 (W) × 150 (D) × 20 (H)), zuzenean txerta daiteke industria-ekipoetan edo eremuko proba-tresnetan, sistema integratzeko kostuak murriztuz. Moduluak AC 110 ~ 240V edo DC 5V/4A elikadura-hornidura onartzen du eta -40 ℃ eta 85 ℃ bitarteko biltegiratze inguruneetarako egokia da.
