Zeintzuk dira printzipioak eta desberdintasunak 1. ordenako RAMAN anplifikadorearen eta RAMAN anplifikadorearen 2. ordenaren artean?

Raman sakabanaketa 1garren printzipioa:

Raman espektroskopiak 1 agindua estimulatutako Raman siliatan siliatik zuntz optikoetan erabiltzen du. 140 nm-ko pump argiak zuzenean C-Band seinalearen argia (1530-1565 nm) anplifikatzen du. Ponparen argia zuntzan bibratu eta sakabanatzen da, energia seinalearen maiztasunera transferituz.

Raman sakabanaketa 2. printzipioa.13xx nm pump habe batlehendik dagoen ponparen habeari gehitzen zaio. 13xx nm pump habeak 14xx nm pump habe anplifikatzen ditu, eta, ondoren, C-Band seinalearen argia anplifikatzen du. Dual Raman sakabanatzeko teknika honek abantaila ugari eskaintzen ditu eta distantzia luzeak edo uhin luzera handiko bereizketa dentsitatea duten sistema konplexuetarako egokia da.

Konparazioa: ponpa iturri kopurua. Raman espektroskopia lehen ordenan, ponpa iturri bakarra erabiltzen da. Hala ere, C-band seinalea (14xx nm) sortzeko, bigarren mailako bi argi iturri (130xx nm + 14xx nm) behar dira.

Anplifikazio mekanismoa

Lehen ordenako anplifikadoreek zuzenean anplifikatzen dituzte seinale optikoak, eta bigarren ordenako anplifikadoreek irabazi handitzen dute bitarteko anplifikazioaren bidez, banda zabalera zabalagoa eta anplifikazio eraginkortasun handiagoa eskaintzen duten bitartean.

Eska

Lehen ordenako anplifikadoreak egokiak dira garraiatzeko motzeko transmisiorako, eta bigarren ordenako anplifikadoreak ezin dira aproposak dira transmisio-sistemetarako edo dentsitate handiko uhin-luzerako sistemetarako (esaterako, 96 uhin-luzerako sistemak).

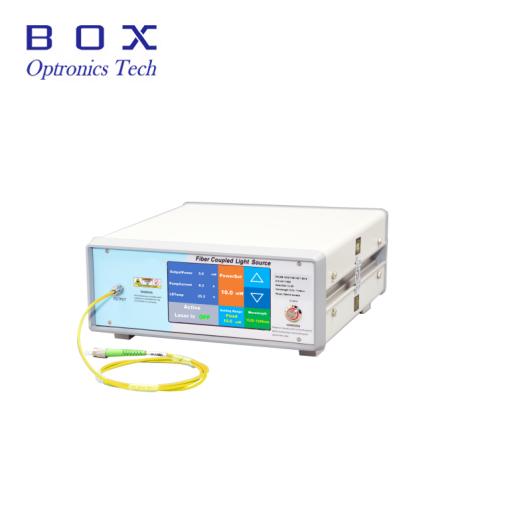

Kaxa Optronics-ek RAMAN-en 1 Agindua eskaintzen du, 14xx nm laserrak erabiltzen dituzten Raman ponpa iturri gisa C-Band edo C + L band argia anplifikatzeko, seinale optikoen aurkako erantzukizuna konpentsatuz, habia luzeko zuntz transmisioan. Konpainiak RAMAN anplifikadoreen banatutako 2. ordenak ere eskaintzen ditu
