Lan printzipio
Erbium dopatutako zuntzak PA anplifikadoreen oinarrizko osagaia da, seinale optikoak anplifikatzen dituena Lurraren Elementu arraroa erbioa (ER) zuntz nukleoan sartuz. Erbio ioiek energia maila berezia dute, eta ponpa argiz hunkituta daudenean, energia maila baxuetatik energia maila altuetara igarotzea da. Seinaleen argia erbium dopatutako zuntz batetik igarotzen denean, energia handiko erbio ioiak estimulatzen dira fotoiak fotoi, maiztasun eta polarizazio estatu berarekin igortzeko, seinale argiaren argiaren intentsitatea eta anplifikazioa lortuz.
Pump Light Erbio ioiak energia ematen duen argi iturri bat da, normalean erdieroale laserrak erabiliz (esaterako, 980nm edo 1480nm uhin-luzera laserrak). Ponpa argia erbium dopatutako zuntzetan sartzen da ondoren, Erbio ioiekin elkarreragiten du, energia maila altuetara trantsizioa eraginez. Energia handiko erbio ioi hauek seinalearen argiaren berdina sortzen dute seinale estimulatuen bidez, seinalearen argiaren anplifikazioa lortuz. Ponpaketa mekanismo honek PA anplifikadoreek seinale optiko handiak igortzeko aukera ematen die seinaleen argia seinale elektrikoetan zuzenean bihurtu gabe.
Anplifikatutako seinalearen kalitatea ziurtatzeko, PA anplifikadoreek zarata murrizten dute erbium dopatutako zuntzen egitura optimizatuz, ponpa arineko uhin-luzerak eta eskumenak eta bestelako neurriak aukeratuz. Zarata figura ≤ 4.5Db-n kontrolatzen da, anplifikadoreak seinale-zarataren erlazio ona mantentzen duela ziurtatzeko, seinalearen kalitatea hobetuz.
Aplikazio eszenatokiak

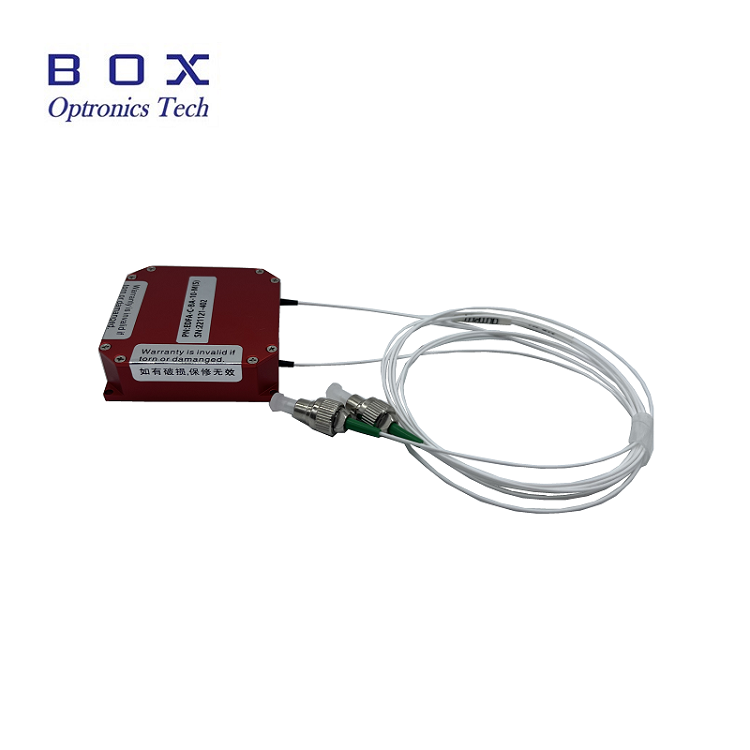

Zuntz optikoko komunikazio sistemetan, C-Band erbium dopatutako zuntz zuntz txikiak zuntz optikoko esteketan seinale optikoak galtzea konpentsatzeko erabiltzen dira, komunikazio sistemaren transmisio-distantzia eta ahalmena hobetzeko. Adibidez, itsaspeko zuntz optikoko kableen komunikazio sistemetan, anplifikadore honek modu eraginkorrean berreskuratu dezake seinale optikoaren indarra, komunikazioaren kalitatea eta fidagarritasuna bermatuz.
Zuntz optikoko sentsore sareetan, anplifikadore honek sentsorearen seinale optikoaren irteera ahula anplifikatu dezake, sentsorearen neurketa zehaztasuna hobetuz. Adibidez, zuntz optikoko tenperaturaren sentsoreetan, tenperatura aldaketen arabera sortutako seinale optikoen intentsitate aldaketak anplifikatu ditzake, tenperatura neurketaren zehaztasuna bermatuz.
Zuntz laser sisteman, C-Band Erbium dopatutako zuntz seinaleen anplifikadore txikiak laserraren iturrien potentzia handitzeko erabil daitezke, eta, horrela, potentzia laserreko irteerak lortu ahal izango dira, materialak prozesatzeko eta laser medikoaren tratamendua bezalako aplikazioetarako erabil daitekeena.
