Ezagutu Box Optronics-en 980nm 10pin mini tximeleta hoztutako ponpa laser diodoaren moduluaren errendimendu paregabea - DWDM EDFA eta ibilbide luzeko CATV sistemetan potentzia handiko eta uhin-luzera egonkorreko ponpaketarako zure azken irtenbidea. FBG egonkortze aurreratuarekin diseinatua, hermetikoki itxitako modulu honek 974 nm edo 976 nm-tan zehaztasunez blokeatzen du igorpena, 600 mW arteko kink gabeko irteera emanez, tenperatura eta disko-korronte desberdinetan ere. Bere TEC, termistore eta monitore-diodo integratuak jarraipen-errorea eta potentzia-egonkortasuna bermatzen ditu, eta epoxirik gabeko 10 pin tximeleta paketeak SM/PM zuntzarekin funtzionamendu fidagarria eta zaratarik gabekoa bermatzen du. Konpromisorik gabeko espektro-kontrola eta erabilgarri dauden potentzia handienak eskatzen dituzten sistema integratzaileentzat eta sare ingeniarientzat diseinatua, modulu honek ponpen kopurua murrizten du, hozte-konplexutasuna murrizten du eta anplifikadorearen bizitza luzatzen du. Trust Box Optronics Telcordia GR-468 betetzeko eta egokitutako uhin-luzera aukeratzeko, miliwatt bakoitzak garrantzitsua baitu zure hurrengo belaunaldiko sare optikoetan. Eska ezazu orain zure azpiegitura igotzeko, -20 °C-tik 75 °C-ra bitarteko errendimendu koherentea eskaintzen duen eremuan prestatutako ponpaketa-teknologiarekin.

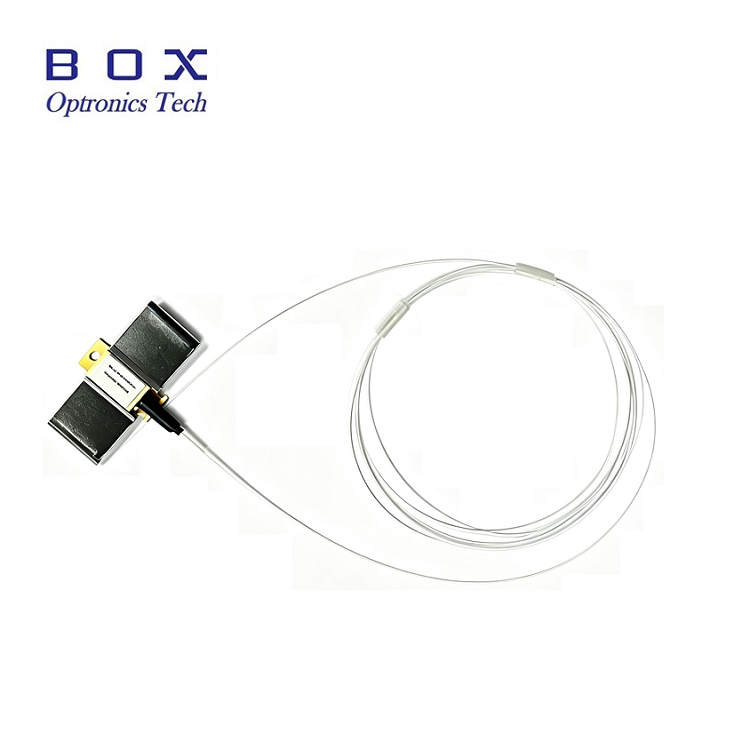

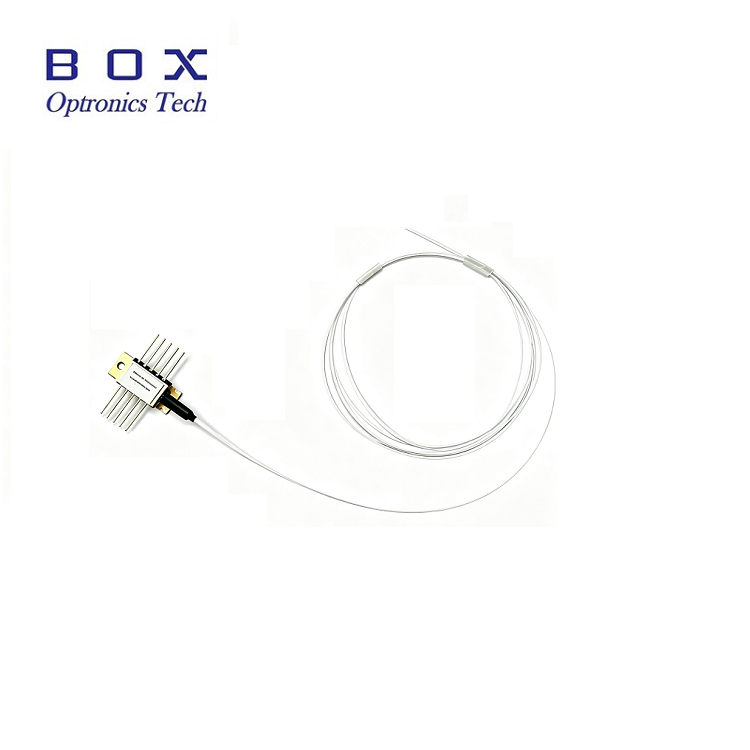

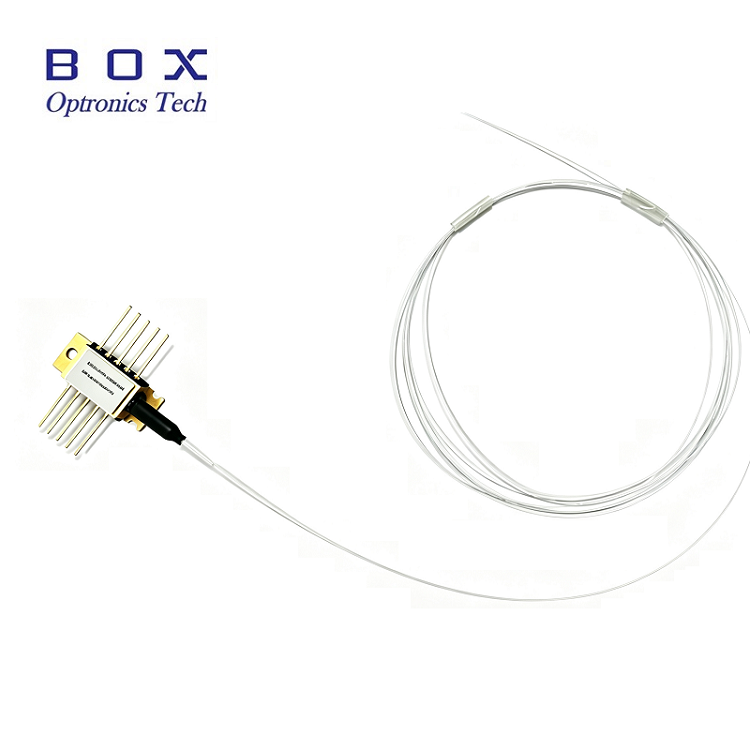

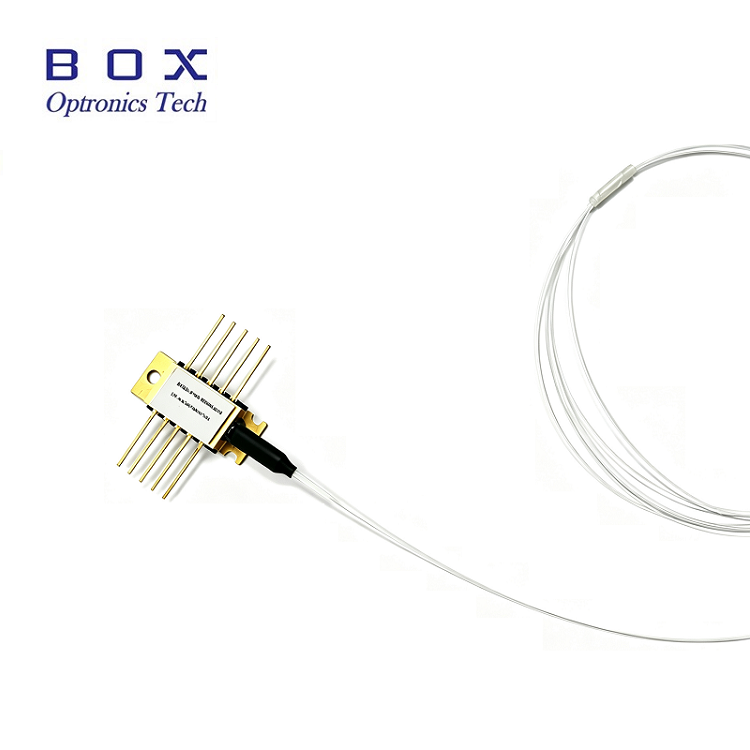

980 nm 10 pin tximeleta minik hoztutako ponpa laser diodoaren modulua hermetikoki itxita dago epoxirik gabeko eta fluxurik gabeko 10 pin tximeleta pakete batean eta termistore bat, hozgailu termoelektriko bat eta monitore-diodo batean daude.
980nm 10 pin tximeleta minik hoztutako ponpa laser diodoaren moduluak FBG egonkortzea erabiltzen du "blokeatzeko" igorpen uhin-luzera. Zatarik gabeko banda estu-espektroa eskaintzen du, nahiz eta tenperatura, disko-korronte eta feedback optikoaren aldaketetan egon. Uhin-luzera hautatzea erabilgarri dago espektro-kontrolean errendimendurik handiena eskatzen duten aplikazioetarako. Modulu honek Telcord ia GR-468-CORE eskakizunean deskribatutakoa betetzen du.
Kink-free funtzionamendu-potentzia 400mW edo 600mW;
10 PIN tximeleta paketea SM Hi1060 edo PM980 zuntzarekin;
Fiber Bragg sareta egonkortzea, uhin-luzera aukeratzea eskuragarri;
Hozgailu termoelektriko integratua, termistorea eta monitore-diodoa.
Uhin-luzera trinkoaren zatiketa multiplexazioa (DWDM) erbio dopatutako zuntz anplifikadoreak (EDFA);
Ponpa kopurua murriztua EDFA arkitekturak;
Distantzia oso luzeko kable bidezko telebista (CATV) enborrak eta nodo kopuru handiko banaketa.
| Parametroa | Ikurra | Min. | Tip. | Max. | Unitatea | Oharrak |
| Funtzionamendu-kasuaren tenperatura | TCASE | -20 | - | 75 | ℃ | - |
| Biltegiratze-tenperatura | TSTG | -40 | - | 85 | ℃ | 2000 ordu |
| LD Aurrerako korrontea | IF | - | - | 1100 | mA | - |
| LD Alderantzizko korrontea | IR | - | - | 10 | uA | - |
| LD Alderantzizko tentsioa | VR | - | - | 2 | V | - |
| PD Aurrerako korrontea | IPD | - | - | -10 | mA | - |
| PD Alderantzizko tentsioa | VPD | - | - | 20 | V | - |
| TEC Korrontea | ITEC | - | - | 2 | A | - |
| TEC Tentsioa | VTEC | - | - | 3.0 | V | - |
| Zuntzaren bihurgune-erradioa | - | 30 | - | - | mm | - |
| Hezetasun erlatiboa | RH | 0 | - | %95 | - | Ez kondentsatzen |
| Berun soldatzeko Denbora | - | - | - | 10 | Bigarrena | 260 ℃ |
| Zuntz axiala tiratzeko indarra | - | - | - | 5 | N | - |
| Zuntz alboko tira-indarra | - | - | - | 2.5 | N | - |
| Parametroak | Ikurra | Min. | Tip. | Max. | Unitatea | Oharrak |
| LD Atalasearen korrontea | ITH | 90 | 110 | mA | CW | |
| Irteerako potentzia | PF | 400 | mW | (BOL) <900mA bada | ||
| 600 | (BOL) <1000mA bada | |||||
| LD Aurrerako korrontea | IF | 1200 | mA | PF=potentzia nominala | ||
| Kink doako boterea | PKINK | 700 | mW | >= 1,2* Potentzia nominala | ||
| Korronte askea kink | IKINK | >= 1,2*If(BOL) | mA | [1] | ||
| LD Aurrerako tentsioa | VF | 2.5 | V | PF=potentzia nominala | ||
| Erdiko uhin-luzera | λC | 973 | 974 | 975 | nm | Peak,PF=potentzia nominala |
| 975 | 976 | 977 | ||||
| Uhin-luzera gailurraren biraketa | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Tenperatura. | ||
| Espektroaren zabalera | △λ | 2 | nm | RMS@-13dB | ||
| Espektroaren egonkortasuna | -0,5 | 0.5 | nm | PF=potentzia nominala,t=60s | ||
| Erantzunkortasuna kontrolatu | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=potentzia nominala | |
| Erantzukizunaren egonkortasuna kontrolatu | %20 | @ Eragiketa-tenperatura guztiak | ||||
| Kontrolatu korronte iluna | ID | 50 | nA | VPD=5V | ||
| TEC Korrontea | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC Tentsioa | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Energia-kontsumo modulua | P | 5 | W | TCASE=75℃ | ||
| Potentzia-egonkortasuna > 20mW 10-20mW 3,5-10mW | 0.20.51 | dB | Pikotik gailurra, t = 60s, DCtik 50 kHz arteko laginketa, TC = 25 ℃ | |||
| Jarraipen-errorea | TE | -0,5 | 0.5 | dB | TC=-5~75 ℃, [2] erreferentzia | |
| Termistoreen erresistentzia | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| B termistorea konstantea | BTH | 3900 | k | TSTG = 25 ℃ | ||
Oharrak:
[1] Kink Korrontea argiaren eta korrontearen desbideraketa (dL/dI) egokitze lineal batetik +/-% 50etik gorakoa den korronte gisa definitzen da, Pkink>= 1.2*Potentzia nominala,Ikink>=If(BOL)*1.2
[2] Jarraipen-errorea kasu-tenperatura jakin batean definitzen da, zuntz-potentziaren aldaketa da, monitorearen korronte konstante batean, 25 ℃ kasuan neurtutako balioarekiko.

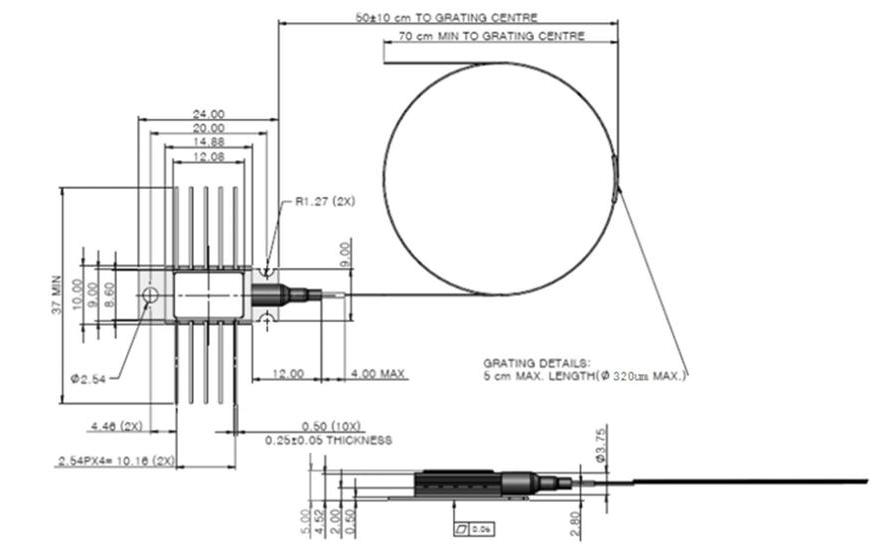

| Parametroak | Deskribapena |
| Zuntz mota | Hi1060 edo PM980 zuntza |
| Pigtail mota | Zuntz biluzik |
| Pigtail luzera | 2,0±0,2m |
| Konektore mota | gabe |
| PINa | Deskribapena | PINa | Deskribapena |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Termistorea | 9 | Kasua Lurzorua |
| 3 | PDAnodoa | 8 | NC |
| 4 | PD katodoa | 7 | LD katodoa |
| 5 | Termistorea | 6 | LD Anodoa |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laserra | Uhin-luzera | Irteerako potentzia | Zuntz mota | Paketea | Konektore mota | Hodi soltea |
| PumpLaser | 974: 974 nm976: 976 nm | 4H: 400mW6H: 600mW | SM : Modu bakarraPM : Polarizazioa mantentzea | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: Nulua | Nulua: Zuntz biluzi 1: Hodi soltea |
