1064nm 200mW DFB Butterfly Laser Diodoa

1064nm 200mW DFB Butterfly Laser Diode 100kHz-ko lerro zabalera duen eta 200mW arteko irteera-potentzia duen linea-zabalera estuko laser bat da, zuntz laser-hazi iturrietan eta lidar-en oso erabilia.

Bidali kontsulta

Produktuaren Deskribapena

1064nm 200mW DFB Butterfly Laser Diode 100 kHz-ko lerro-zabalera eta 200 mW arteko irteera-potentzia duen linea-zabalera estua duen laser bat da, zuntz laser-hazi-iturrietan eta lidarrean oso erabilia.

1064nm 200mW DFB Butterfly Laser Diodo Ezaugarriak

200mW irteera potentzia handia;

Eremuan frogatutako fidagarritasun handia;

Hi1060 SM edo PM980-HP zuntz buztana;

14PIN Butterfly paketea;

Barneko bero-ponpa termoelektrikoa eta monitorearen fotodiodoa;

Fidagarritasuna:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diodo Aplikazioak:

Laserentzako hazi-iturri;

Espektroskopia;

Sentsazio optikoa.

Gehienezko balorazio absolutuak

Parametroa	Ikurra	Min.	Max.	Unitatea
Funtzionamendu-tentsio maximoa	V	-	2.5	V
Funtzionamendu-korronte maximoa	I	-	500	mA
MPD Alderantzizko tentsioa	VMPD	-	20	V
Hozgailu termoelektrikoa tentsioa	VTEC	-	4.8	V
Hozgailu termoelektrikoa korronte	ITEC	-	1.8	A
Funtzionamendu-kasuaren tenperatura	TC	-20	60	℃
Biltegiratze-tenperatura	TSTG	-40	85	℃
Biltegiratzeko hezetasuna	-	5	85	%RH
Deskarga elektroestatikoa (ESD)	VESD	-	500	V
Berunaren soldadura-tenperatura	TEMP	-	260	℃
Beruna soldatzeko denbora	STIME		10	seg

Ezaugarri elektro-optikoak (25 ℃ laser tenperatura):

Parametroa	Ikurra	Baldintza	Min.	Tip.	Max.	Unitatea
Erdiko uhin-luzera	λc	TL=15~35℃ CW	1062	1064	1066	nm
Irteerako potentzia optikoa	PO	TL=25℃	-	200	-	mW
Atalase-korrontea	ITH	TL=25℃	-	45	70	mA
Funtzionamendu-tentsioa	VOP	IOP= 200 mA (CW)	-	-	2.5	V
Funtzionamendu-korrontea	Iop	IOP= 200 mA (CW)	-	300	500	mA
-3dB Espektroaren zabalera	Δλ	-	-	0.03	-	nm

Alboko modua kentzeko ratioa	SMSR	-	-	40	-	dB
Polarizazioaren desagerpen-erlazioa	ER	-	18	-	-	dB
Tenperatura. uhin-luzera koefizientea	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD Erantzukizuna	IMON/POP	@-5V polarizazio tentsioa	1	-	30	μA/mW
Termistoreen erresistentzia	RTH	-	9.5	10	10.5	KΩ

Zuntz optikoaren zehaztapenak:

Parametroak	Deskribapena
Zuntz mota	Hi1060 edo PM980
Pigtail mota	900μm-ko hodi soltea
Pigtail luzera	1,0±0,1m
Konektore mota	FC/APC

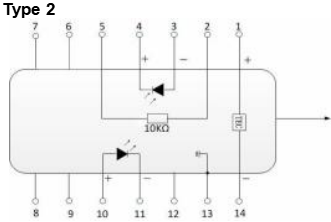

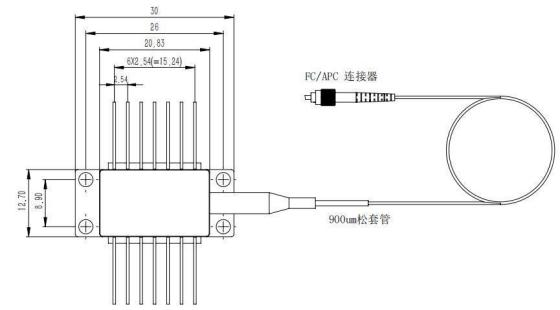

Paketearen marrazkia eta PIN-OUT Definizioa (Unitatea: mm):

PINa	Deskribapena	PINa	Deskribapena
1	TEC(+)	14	TEC(–)
2	Termistorea	13	Kasua Lurzorua
3	PD monitorearen anodoa (-)	12	NC
4	PD Monitorearen katodoa (+)	11	Laser katodoa (-)
5	Termistorea	10	Laser anodoa (+)
6	NC	9	NC
7	NC	8	NC

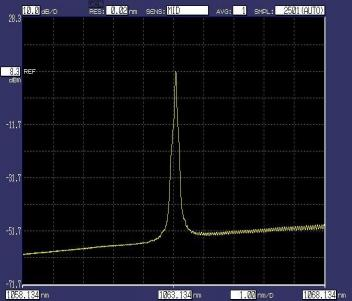

Espektro optiko tipikoa

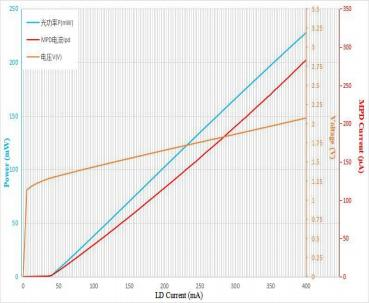

Espektroa (Pop=200mW, 25℃) Argi-korronte-tentsio kurbak (25℃)

Eskaeraren informazioa:

BFLD	-XXXX	-X	XX	-XX	X
Laser mota	Uhin-luzera	Irteerako potentzia	Zuntz mota	Konektorea	PIN-OUT
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM: PM980	FA : FC/APCObest	NULL: 14PIN 2 mota pertsonalizatua (10PIN)

Adibidez:BFLD-1060-2HSM-FA (Eskaeraren informazioa: 1064nm DFB Butterfly laser diodoa 200mW-ko irteerako potentziarekin eta SM Hi1060 zuntza FC/APC konektorearekin, PIN-OUT 2 motakoa da).
