1030nm 200mW 100KHz DFB tximeleta laser diodoa

1030nm 200mW 100KHz DFB Butterfly Laser Diodo potentzia handiko eta lerro zabaleko DFB tximeleta pakete laser diodoa da, oso erabilia zuntz laserretarako edo zehaztasun espektral neurketetarako hazi iturri gisa.

Bidali kontsulta

Produktuaren Deskribapena

1.Laburpena:

1030nm 200mW 100KHz DFB Butterfly Laser Diodo potentzia handiko eta lerro-zabalera estua DFB tximeleta paketearen laser diodoa da, Asko erabiltzen da zuntz laserretarako edo zehaztasun espektral neurketa egiteko hazi iturri gisa.

2. Ezaugarriak:

• 200mW irteera potentzia handia;

• 100kHz azpitik lerro zabalera estua;

• PM zuntza 18 dB-tik gorako PER altua;

• 14PIN Butterfly paketea;

• Barne bero-ponpa termoelektrikoa eta monitorearen fotodiodoa;

• Eremuan frogatutako fidagarritasun handia.

Fidagarritasuna:Telcordia GR-468. RoHS

3. Aplikazioak:

• Laserraren hazi-iturria;

• Espektroskopia;

• Detekzio optikoa.

4. Gehieneko Balorazio Absolutuak

Parametroa	Ikurra	Min.	Max.	Unitatea
LD Alderantzizko korrontea	IR	-	2	V
LD Aurrerako korrontea	IF	-	500	mA
MPD Alderantzizko tentsioa	VMPD	-	20	V
Hozgailu termoelektrikoa tentsioa	VTEC	-	4.8	V
Hozgailu termoelektrikoa korronte	ITEC	-	2.5	A
Funtzionamendu-kasuaren tenperatura	TC	-45	70	℃
Biltegiratze-tenperatura	TSTG	-40	85	℃
Biltegiratzeko hezetasuna	-	5	85	%RH
Deskarga elektroestatikoa (ESD)	VESD	-	500	V
Berunaren soldadura-tenperatura	TEMP	-	260	℃
Beruna soldatzeko denbora	STIME		10	seg

5. Ezaugarri elektrooptikoak (25 ℃ laser-tenperatura):

Parametroa	Ikurra	Baldintza	Min.	Tip.	Max.	Unitatea
Erdiko uhin-luzera	λc	TL= 15~35℃ CW	1028	1030	1032	nm
Irteerako potentzia optikoa	PO	TL=25℃	-	200	-	mW
Atalase-korrontea	ITH	TL=25℃	-	45	70	mA
Funtzionamendu-tentsioa	VOP	POP= 200 mW (CW)	-	-	2.5	V
Funtzionamendu-korrontea	Iop	POP= 200 mW (CW)	-	300	500	mA
Lerro-zabalera zabalera	Δλ	-	-	30	100	KHz
Alboko modua kentzeko ratioa	SMSR	-	-	40	-	dB
Polarizazioaren desagerpen-erlazioa	ER	-	18	-	-	dB
Tenperatura. uhin-luzera koefizientea	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD Erantzukizuna	IMON/POP	@-5V polarizazio tentsioa	1	-	30	μA/mW
Termistoreen erresistentzia	RTH	-	9.5	10	10.5	KΩ

6. Zuntz optikoaren zehaztapenak:

Parametroak	Deskribapena
Zuntz mota	PM980
Pigtail mota	900μm-ko hodi soltea
Pigtail luzera	1,2±0,1m
Konektore mota	FC/APC

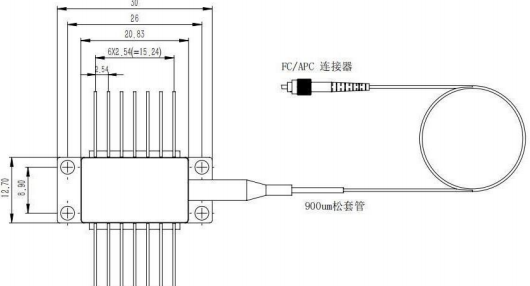

7. Paketearen marrazkia eta PIN-OUT Definizioa (Unitatea: mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

2. mota

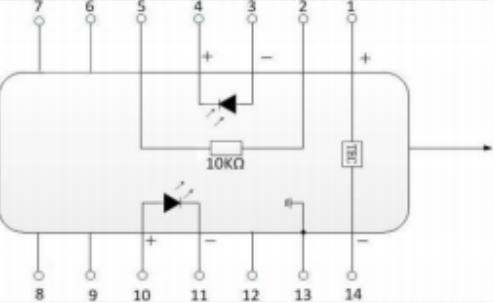

PINa	Deskribapena	PINa	Deskribapena
1	TEC(+)	14	TEC(-)
2	Termistorea	13	Kasua Lurzorua
3	PD monitorearen anodoa (-)	12	NC
4	PD Monitorearen katodoa (+)	11	Laser katodoa (-)
5	Termistorea	10	Laser anodoa (+)
6	NC	9	NC
7	NC	8	NC
